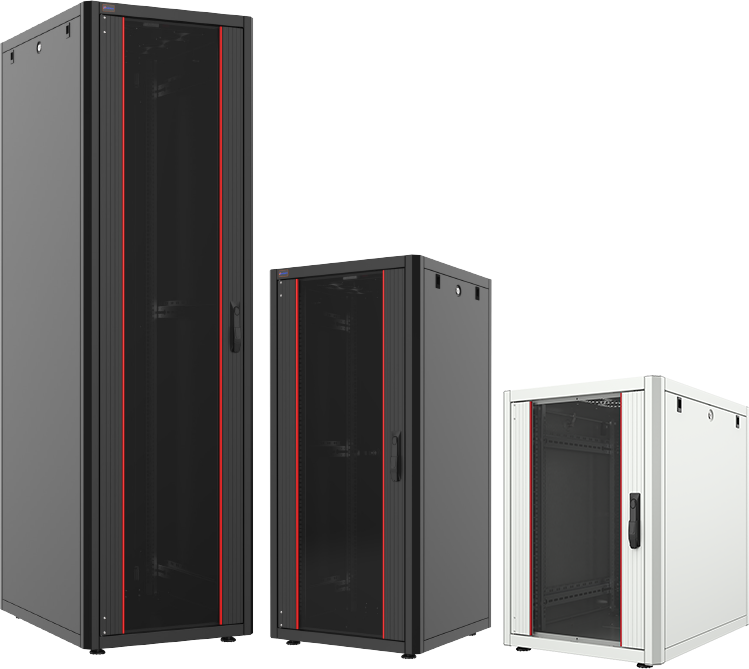

Szafy RACK 19" jako fundament bezpiecznej i uporządkowanej sieci

Planujesz budowę domowej sieci, modernizację okablowania w biurze czy wyposażenie profesjonalnej serwerowni? Niezależnie od skali projektu, kluczowym elementem infrastruktury jest odpowiednio dobrana szafa RACK 19 cali. To w niej zbiegają się wszystkie kable sieciowe, a swoje miejsce znajdują przełączniki (switche), patch panele, serwery, rejestratory monitoringu CCTV oraz zasilacze awaryjne UPS. Dobrze dobrana szafa nie tylko chroni kosztowny sprzęt przed uszkodzeniami i dostępem osób niepowołanych, ale też zapewnia odpowiednią cyrkulację powietrza i ułatwia późniejsze zarządzanie siecią.

Wybór pierwszej szafy RACK bywa jednak wyzwaniem – na rynku dostępnych jest mnóstwo modeli różniących się wysokością, głębokością, rodzajem konstrukcji czy typem drzwi. Pomyłka na etapie zakupu może skutkować brakiem miejsca na okablowanie, przegrzewaniem się serwerów lub brakiem możliwości zamknięcia drzwi po wpięciu wtyczek. W tym poradniku krok po kroku wyjaśniamy, na co zwrócić uwagę, aby dobrać szafę idealnie dopasowaną do Twoich potrzeb i uniknąć najczęstszych błędów montażowych.

Szafa rackowa stojąca czy wisząca – co wybrać?

Pierwszą decyzją, jaką musisz podjąć, jest wybór sposobu montażu szafy. Zależy on głównie od ilości montowanego sprzętu oraz wolnej przestrzeni w pomieszczeniu:

  • Szafy wiszące 19": Dedykowane do mniejszych instalacji, takich jak domowe sieci LAN, małe biura, punkty dystrybucyjne czy systemy monitoringu IP. Montuje się je na ścianie, dzięki czemu nie zajmują cennego miejsca na podłodze. Zwykle spotyka się je w wysokościach od 4U do 22U i głębokościach 450 mm, 550 mm oraz 600 mm.
  • Szafy stojące 19": Niezbędne w większych sieciach, serwerowniach i centrach danych. Charakteryzują się potężną nośnością (nawet do 800–2000 kg), oferują mnóstwo przestrzeni na okablowanie oraz swobodny dostęp do urządzeń z każdej strony dzięki zdejmowanym panelom bocznym. Dostępne są w wysokościach od 15U do 47U.

Wysokość szafy RACK – ile jednostek U naprawdę potrzebujesz?

Wymiary pionowe w standardzie RACK podaje się w jednostkach U (Rack Unit). Jedna jednostka 1U odpowiada dokładnie 44,45 mm (1,75 cala).

Planując wysokość szafy, zsumuj wysokość wszystkich urządzeń, które chcesz w niej umieścić (np. switch 1U + patch panel 1U + rejestrator 2U + UPS 2U = 6U). Zawsze dodaj do tego minimum 20–30% zapasu na przyszłą rozbudowę oraz niezbędne akcesoria organizacyjne:

  • Organizery kabli (poziome i pionowe), które zapobiegają plątaninie przewodów.
  • Półki RACK na urządzenia bez uchwytów montażowych (np. modemy dostawców internetu, domowe routery).
  • Listwy zasilające PDU oraz panele wentylacyjne.

Najpopularniejsze wysokości szaf stojących w biurach i serwerowniach to 18U, 22U, 27U, 32U, 42U oraz 47U.

Głębokość szafy RACK – parametr, na którym najłatwiej się pomylić

To najczęstsza pułapka przy zakupie szafy. Pamiętaj, że głębokość zewnętrzna szafy to nie to samo co głębokość montażowa! Szafa o głębokości zewnętrznej 600 mm nie pomieści urządzenia o długości 600 mm, ponieważ część przestrzeni wewnątrz zajmują drzwi, szyny montażowe RACK, wpięte kable oraz promień ich gięcia.

Praktyczna ściągawka doboru głębokości:

  • Głębokość 450 mm – 600 mm: Idealna pod switche, patch panele, rejestratory CCTV i małe zasilacze UPS.
  • Głębokość 800 mm: Zapewnia duży zapas miejsca na układanie wiązek kabli oraz montaż głębszych urządzeń aktywnych.
  • Głębokość 1000 mm – 1200 mm: Standard w serwerowniach – niezbędny do montażu serwerów typu RACK, macierzy dyskowych i dużych UPS-ów.

Drzwi szklane czy perforowane – które będą lepsze?

Typ drzwi frontowych dobiera się do charakteru urządzeń pracujących wewnątrz szafy:

  • Drzwi ze szkła hartowanego: Świetny wybór do szaf teleinformatycznych i pasywnych. Pozwalają wygodnie podglądać diody LED na switchach bez otwierania szafy i skutecznie chronią wnętrze przed kurzowaniem.
  • Drzwi perforowane (siatkowe): Obowiązkowe przy serwerach i macierzach dyskowych. Duży prześwit perforacji zapewnia swobodny przepływ powietrza i ułatwia odprowadzanie ciepła wytwarzanego przez intensywnie pracujące urządzenia.

Szafy przemysłowe i zewnętrzne w standardzie IP55

Jeśli musisz zamontować sprzęt w trudnym środowisku – na zewnątrz budynku, w zakurzonej hali produkcyjnej, magazynie czy warsztacie – wybierz szafę o podwyższonej szczelności IP55. Dedykowane uszczelki, hermetyczne zamki oraz filtrowane przepusty kablowe skutecznie chronią elektronikę przed pyłem, wilgocią i zalaniem.

Najczęściej zadawane pytania (FAQ)

  • Czym różni się szafa teleinformatyczna od serwerowej?
    Szafy teleinformatyczne są zazwyczaj płytsze (450–800 mm) i wyposażone w drzwi szklane, ponieważ służą głównie do montażu okablowania i switchy. Szafy serwerowe są znacznie głębsze (1000–1200 mm), posiadają drzwi perforowane poprawiające chłodzenie oraz większą nośność przystosowaną do ciężkich serwerów.
  • Ile wolnego miejsca (zapasu U) warto zostawić w szafie RACK?
    Zaleca się pozostawienie co najmniej 20–30% wolnej przestrzeni montażowej na planowaną w przyszłości rozbudowę sieci oraz swobodną cyrkulację powietrza między urządzeniami.
  • Czy szafę wiszącą można zamontować na ścianie z karton-gipsu?
    Nie zaleca się montowania obciążonej szafy RACK bezpośrednio na pojedynczej płycie GK. Wymagane jest mocowanie do konstrukcji nośnej (profile stalowe), zastosowanie odpowiednich wzmocnień ściennych lub kotew do podłoża murowanego.

Pełna Specyfikacja Techniczna

  • Standard montażowy: 19 cali (19")
  • Dostępne typy konstrukcji: wiszące (jednosekcyjne, dwusekcyjne), stojące, przemysłowe IP55
  • Wysokości użytkowe: od 4U do 47U (1U = 44,45 mm)
  • Głębokości zewnętrzne: 450 mm, 550 mm, 600 mm, 800 mm, 1000 mm, 1200 mm
  • Szerokości zewnętrzne: 600 mm lub 800 mm (z poszerzonymi kanałami kablowymi)
  • Opcje drzwi frontowych: szkło hartowane, pełna blacha, perforacja (siatka)
  • Opcje drzwi tylnych: pełna blacha, perforowane (jednoskrzydłowe / dwuskrzydłowe)
  • Dopuszczalne obciążenie (nośność): do 60–100 kg (wiszące), do 800–2000 kg (stojące)
  • Zabezpieczenia i wyposażenie: uziemienie, regulowane profile rack, zamki na klucz, przepusty kablowe, opcjonalne cokoły i kółka
