Kabel F/UTP Kat. 6: Fundament Stabilnej Sieci Gigabit Ethernet

Kabel F/UTP kategorii 6 to jeden z najważniejszych i najczęściej wybieranych komponentów nowoczesnej infrastruktury sieciowej. Znany również jako ekranowana skrętka instalacyjna, jest niezbędny do budowy stabilnych i szybkich połączeń w biurach, serwerowniach i zaawansowanych instalacjach domowych.

Wybór odpowiedniego okablowania to klucz do osiągnięcia pełnej wydajności sieci Gigabit Ethernet. W tym przewodniku szczegółowo omówimy, dlaczego kabel F/UTP Kat. 6 jest idealnym rozwiązaniem, jak działa jego ekranowanie oraz na jakie normy bezpieczeństwa musisz zwrócić szczególną uwagę.

Kabel F/UTP Kat. 6: Standard Gigabit Ethernet i parametry techniczne

Kabel kategorii 6 to standard, który zrewolucjonizował przesył danych. Aby sprostać jego wymaganiom, kabel F/UTP musi być wykonany z wysokiej jakości miedzianych żył jednodrutowych.

Kluczowe parametry techniczne

  • Prędkość transmisji: Kabel Cat. 6 jest zaprojektowany do obsługi sieci Gigabit Ethernet, umożliwiając przesył danych z prędkością do 1 Gbit/s.

  • Pasmo pracy: Standardowa kategoria 6 zapewnia pasmo przenoszenia na poziomie 250 MHz.

  • Żyły i przekrój: Najczęściej spotykany przekrój to 4x2x23AWG. Zastosowanie grubych, miedzianych żył o średnicy 0,57 mm (23 AWG) ma kluczowe znaczenie. Zapewnia to nie tylko odpowiednią przepustowość, ale także stabilne parametry elektryczne na dłuższych odcinkach i lepszą obsługę zasilania (PoE).

F/UTP vs. UTP: Dlaczego ekranowanie (Foiled) jest kluczowe w Twojej instalacji?

Podstawową różnicą między kablami UTP (nieekranowanymi) a F/UTP jest zastosowanie bariery ochronnej.

F/UTP to skrót od Foiled/Unshielded Twisted Pair (foliowany / nieekranowane pary skręcane). Oznacza to, że:

  1. Pary żył są nieekranowane (UTP): każda z czterech par jest skręcona bez indywidualnej folii lub siatki.

  2. Całość kabla jest ekranowana folią (F): Wewnątrz zewnętrznej powłoki znajduje się wspólny ekran z folii aluminiowej, owijający wszystkie cztery pary.

Korzyści wynikające z ekranowania F/UTP:

  • Ochrona przed zakłóceniami EM: Ekran chroni przesyłane dane przed zewnętrznymi zakłóceniami elektromagnetycznymi (EMI), które mogą pochodzić od innych kabli zasilających, silników lub urządzeń bezprzewodowych. Jest to niezbędne w środowiskach o dużym natężeniu pola elektromagnetycznego.

  • Redukcja przesłuchów (crosstalk): Ekranowanie pomaga ograniczyć wzajemne zakłócenia sygnałów między sąsiednimi parami wewnątrz samego kabla.

  • Stabilność sieci: Dzięki ekranowaniu, parametry transmisji pozostają stabilne, co jest kluczowe dla bezawaryjnej pracy sieci z prędkością 1 Gbit/s.

PoE++ (IEEE 802.3bt): Jak kabel F/UTP Kat. 6 dostarcza zasilanie do urządzeń?

Jedną z największych zalet kabli kategorii 6 jest ich zdolność do obsługi nowoczesnych standardów Power over Ethernet (PoE).

  • PoE: Technologia ta pozwala na dostarczanie zasilania elektrycznego do urządzeń sieciowych (np. kamery IP, punkty dostępu Wi-Fi, telefony VoIP) za pomocą tego samego kabla, którym przesyłane są dane.

  • Wsparcie dla PoE++: Kable F/UTP Kat. 6 z żyłami 23 AWG często wspierają najbardziej zaawansowany standard PoE++ (Typ 3) zdefiniowany w IEEE 802.3bt. Umożliwia to dostarczenie do 60 W mocy do zasilanego urządzenia (PD).

Wybór kabla 23 AWG jest tu kluczowy, ponieważ grubsze żyły minimalizują nagrzewanie się kabla przy wysokiej mocy PoE, co zwiększa bezpieczeństwo i trwałość instalacji.

Euroklasy i Powłoki Kabla: Jak wybrać najbezpieczniejszy przewód (PVC vs. LSOH)?

Bezpieczeństwo przeciwpożarowe jest równie ważne, jak wydajność. Od 2017 roku kable budowlane (w tym sieciowe) muszą spełniać wymagania CPR (Construction Products Regulation) i być klasyfikowane w tzw. Euroklasach.

Jak czytać Euroklasy (B2ca, Dca, Eca)?

Euroklasy określają reakcję kabla na ogień. Klasyfikacja od Aca (najbezpieczniejsza, brak udziału w pożarze) do Fca (najmniej bezpieczna) informuje o:

  • Emisji dymu (s): s1 – niska, s2 – średnia, s3 – wysoka.

  • Kapiących płonących cząstkach (d): d0 – brak, d1 – umiarkowane, d2 – wysokie.

  • Kwasowości/toksyczności dymu (a): a1 – niska, a2 – średnia, a3 – wysoka.

Dla instalacji w budynkach publicznych często wymagane są kable o klasie reakcji na ogień B2ca (bardzo niska emisja dymu i brak kapiących cząstek), Cca lub Dca.

PVC czy LSOH – Którą powłokę wybrać?

Wybór zewnętrznej powłoki wpływa na bezpieczeństwo w razie pożaru:

  • Powłoka PVC (Polichlorek Winylu): Jest materiałem tradycyjnym. Oferuje dobrą odporność mechaniczną i elektryczną, ale w przypadku pożaru wydziela toksyczne, gęste opary i gazy halogenowe, które są niebezpieczne dla ludzi i sprzętu elektronicznego.

  • Powłoka LSOH (Low Smoke Zero Halogen): To materiał, który w przypadku pożaru emituje bardzo niską ilość dymu i nie wydziela toksycznych halogenów. Jest to materiał bezpieczniejszy dla zdrowia i wymagany w miejscach publicznych, ewakuacyjnych oraz w serwerowniach, gdzie priorytetem jest ochrona życia i sprzętu.

Najczęściej Zadawane Pytania (FAQ)

Czy kabel F/UTP Kat. 6 jest lepszy od Kat. 5e?

Tak. Oferuje dwukrotnie wyższe pasmo (250 MHz zamiast 100 MHz) i jest lepiej przystosowany do stabilnej pracy w sieciach Gigabit Ethernet oraz obsługi standardów PoE.

Czy kabel F/UTP jest konieczny w domu?

W środowisku domowym (o niskim ryzyku zakłóceń EM) wystarczyć może UTP. Jednakże, jeśli kable sieciowe prowadzone są blisko instalacji elektrycznej lub przez wilgotne pomieszczenia, zastosowanie F/UTP jest zalecane dla maksymalnej stabilności połączenia.

Jaka jest maksymalna długość kabla F/UTP Kat. 6?

Maksymalna długość pojedynczego segmentu kabla, pozwalająca zachować pełną wydajność 1 Gbit/s, to standardowo 90 metrów w kanale stałym, z uwzględnieniem patchcordów do 100 metrów.

Podsumowanie

Kabel F/UTP kategorii 6 to zaawansowany komponent, który w połączeniu z odpowiednimi normami bezpieczeństwa (Euroklasy, powłoka LSOH) oraz wsparciem dla technologii PoE stanowi fundament efektywnych i bezpiecznych systemów teleinformatycznych.

Wybór odpowiedniego kabla i zaufanego dostawcy jest kluczowy dla długotrwałej niezawodności sieci. Szukając produktów najwyższej klasy, które spełniają międzynarodowe normy, warto zwrócić uwagę na skrętki kategorii 6 marek takich jak Alantec, Corning czy Telegärtner, które znajdziesz w ofercie Unotel.

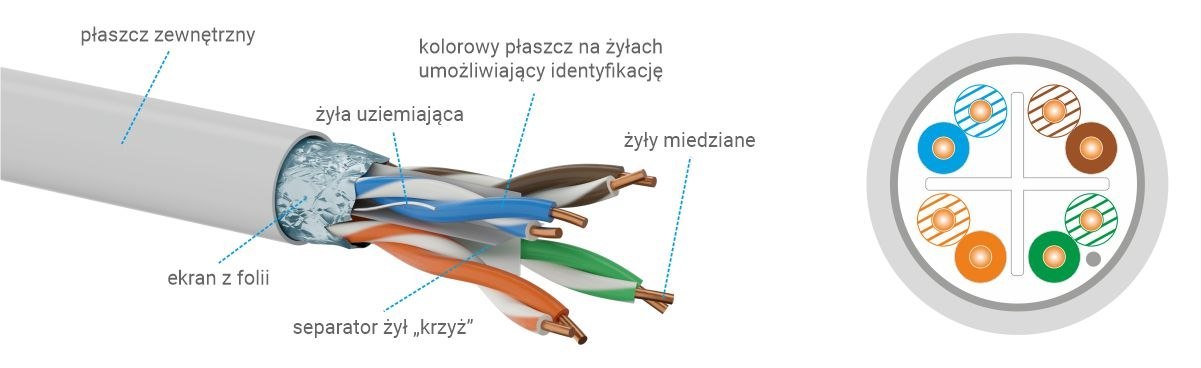

Przekrój kabla F/UTP kat.6
